| 品牌：成都科立讯 | 型号：TN2156 | 增益：－28 dBi~+7 dBi |
| 频率范围：100KHz～200MHzMHz | 输出阻抗：50Ω | 驻波比≤：2.5dB |
| 工作电压：12V |
TN2156电表串户查找定向天线
产品概述
TN2156 电表串户查找定向天线工作频率范围为100KHz～200MHz，由定向天线和支撑手柄组成， 手柄内置的射频电路设计有"直通"和"放大"两种工作模式以提高接收信号的动态范围。同时可以选配电子罗盘，（ 胡先生 15882355514）通过RS232数据接口可输出方位信息到显示终端。 定向天线具有体积小、重量轻、携带方便，操作简单的特点。
定向天线采用大音点比幅测向体制，在应用中将定向天线与支撑手柄以盲插的方式配合成一体，采用搜索逼近方式接近辐射源, （ 胡先生 15882355514）最终来波方向是通过将天线指向接收信号电平的方向来确定。
该定向天线适用于电力行业，可用于电表串户查找判断的专用天线。
应用领域
● 电力行业
● 安全部门、***
● 地方无线电管理部门
● 无线通信领域
主要特点
● 体积小、 重量轻
● 方向性强
● 操作方便简单
主要技术指标 （ 胡先生 15882355514）
1 测试样品
a) 手持天线手柄；

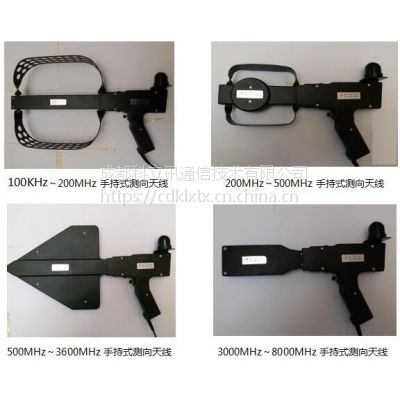

b) 100kHz~200MHz加载环形天线
1 测试项目
1.1 测试仪器及设备
表2 仪器设备
序 号 | 名 称 | 数量 | 备注 |
1 | 矢量网络分析仪 | 1台 | 计量有效 |
2 | 馈线及转接头 | 若干 | 计量有效 |
1.2 测试项目
天线齐套性、外观、功能、增益、电压驻波系数。
1.3 测试依据
手持式天线技术要求。
1.1.1 测试方法和步骤
1.1.1.1 手持天线手柄增益测试
将连接被测手持天线手柄的射频线缆和转接头进行直通校准。然后，按照图1将被测手持天线手柄接入测试系统，打开电源，测量手持天线手柄增益，记录测试结果。
1.1.1.2 天线驻波测试
对网络分析仪单端口校准。然后，将被测天线按图1接入测试系统，直接在仪表上读取驻波值，记录测试结果。
1.2.4 手持天线手柄尺寸
检测结果：230mm×350mm×85mm。
1.2.5 100kHz~200MHz加载环形天线尺寸
检测结果：385mm×305mm×95mm。
1.2.6 颜色
检测结果：黑色。
详细资料和具体价格以面谈为准
胡先生: 18628376367 15882355514
成都科立讯通信技术有限公司（）
无线电监测测向系统，短波，超短波，微波侦测、测向通信天线，天线共用器，天线交换矩阵，微波射频部件。
