TN216三线式短波宽带天线

产品概述

TN216三线式短波宽带天线专门为架设场地较小的短波基站设计，工作在2MHz～30MHz，不用天调，不用铺设地线或地网。TN216天线采用三线回环偶极结构，具有以下优点：①全频段保持低驻波比，辐射效***；②重量轻，架设状态平稳，抗风能力强；③可根据通信目的选用平拉架设或倒V架设，并可通过改变架设高度求得所需的辐射方向图。

TN216三线式短波宽带天线以高等级优质材料和特殊工艺制作，强度高，耐锈蚀，耐老化，耐高低温，符合海洋盐雾和台风环境的使用要求，可用于各类专业和业余短波通信基站。

主要技术指标   （ 胡先生  15882355514）

 3  组成及工作原理

3.1天线组成见表1：

                          表1 天线及支撑杆设备组成

3.2  工作原理

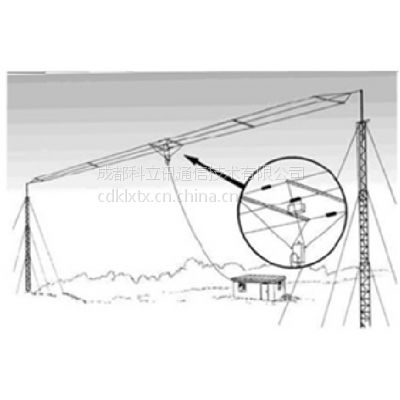

平拉方式主要用于远距离定向通信，方向图与普通双极天线不同，天线宽边方向辐射，窄边方向也有辐射(普通双极天线窄边***)。频率10MHz以上低仰角呈强方向性，配用125W电台经验定向通信距离达2000km。10MHz以下高仰角方向图接近圆形，0km～300km全向无盲区，同时也支持1500km以内定向通信。架杆高度取1/4波长为宜，例如在8MHz～12MHz工作，高度约10m～12m。通信距离很远时使用更高频率，应适当提高架杆高度。
