| 品牌：成都科立讯 | 型号：TN809 | 增益：1 |
| 频率范围：1MHz | 输出阻抗：1Ω | 驻波比≤：1dB |
| 工作电压：1V |
产品概要
TN809 8×16中频天线交换矩阵是串接在8部天线和16副接收机之间的天线共用设备，实现了50MHz～180MHz信号的任意切换。可以根据用户的需求做接入和输出端路数调整。
应用领域（胡先生：18628376367）
● 无线电频谱管理
● 超短波天线需要共用和分配的相关领域
主要特点
● 线性度高
● 噪声低
● 开关速度快
● 隔离度高
● 掉电自动保存和上电自动恢复

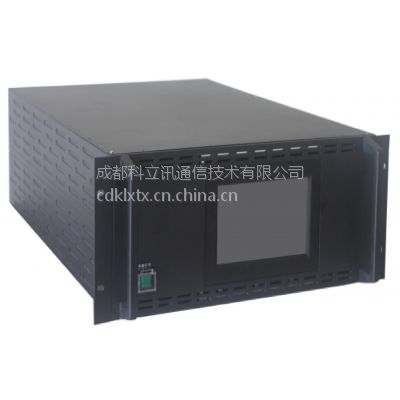

产品图片（胡先生：18628376367）
技术指标
频率范围 | 50MHz～180MHz |
隔离度
| ≥75dB,输入到输出 ≥75dB,输入到输入 ≥70dB,输出到输出(不同输入) ≥45dB,输出到输出(同输入) |
规模 | 8入16出，无阻塞全交换 | ||
增益 | 0±2dB | ||
输入/出驻波 | ≤1.4 | ||
噪声系数 | ≤9dB | 本控方式 | 7″寸触摸屏 |
输入P-1 | ≥+5dBm | 遥控方式 | 网络+串口 |
带内波动 | ≤0.5dB（50MHz～100MHz） ≤1dB（100MHz～180MHz） | 阻抗特性 | 50Ω |
射频接口 | BNC-K | ||
供电接口 | Y50DX-1203ZJ | ||
存储温度 | -30℃～+70℃ | 供电电压 | AC220V～3A |
工作温度 | -10℃～+55℃ | 结构 | 标准19〞4U机箱 |
规模、结构、射频接口、控制方式、监控协议等可定制 | |||
