产品概述

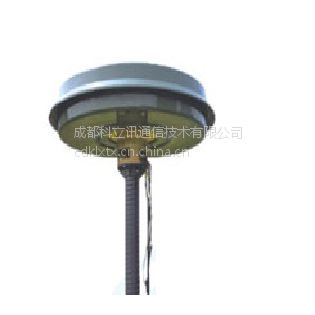

TN303五通道测向天线可接收20MHz-1300MHz水平 极化和20MHz-3000MHz垂直极化宽带范围无线电波，经过 RF 模块处理后输出可用于无线电测向的 RF 信号。支持空间谱估计测向或相关干涉仪测向，无需场地校正也能达到极高的测向准确度。具有体积小、性能稳定、测向准确度高、测向灵敏度高等优点，具有良好的环境适应性，采用不同的结构形式可实现车载和固定站使用，是理想的无线电频谱管理测向天线。
应用领域
主要特点
● 测向准确度高
● 测向灵敏度高
● 幅相一致性好
● 性能稳定
● 结构紧凑、体积小、重量轻、便于安装
主要技术指标 （胡先生 15882355514）
内容 | 指标 | 备注 |
频率范围 | 20MHz～1300MHz水平极化 20MHz～3000MHz垂直极化 |
|
天线系数 | 见图1 |
|
测向灵敏度 | 见图2 |
|
极化方式 | 垂直极化 |
|
测向准确度 | typ. 1.5°RMS(无反射环境) |
|
线性度 | IP3＞30dBm |
|
IP2＞50dBm |
| |
控制连接器 | 圆型连接器 |
|
RF 连接器 | N（母头） |
|
输入阻抗 | 50Ω |
|
重量 | 约30Kg |
|
高度 | 约0. 6m | 含底座 |
直径 | 约1.1m |
|
工作温度范围 | -40℃～+65℃ |
|
● 天线系数曲线
图1
● 测向灵敏度曲线（接收机灵敏度＜1uV/m）
图2
方向度波动 | 3°RMS |
数据平均时间 | 2s |
测向带宽 | 1kHz |
连接 RF 电缆损耗 | ＜6dB |
