TN617超短波宽带接收机
产品概述
TN617超短波宽带接收机是一款高性能超短波接收组件。该接收组件可接收20MHz～3600MHz频段内的信号，输出70MHz中频，带宽40MHz或0.6MHz。(胡先生：15882355514）
采用直接频率合成技术，实现宽带接收机的***相位噪声性能；可提供低失真、常规和低噪声三种工作模式，低失真***接收机大动态范围，低噪声确保接收机高灵敏度；射频前端采用了多信道预选滤波器组，以提高接收组件的抗干扰性能。(胡先生：15882355514）
应用领域
主要特点
主要技术指标(胡先生：15882355514）
区分 | 技术参数 | 备注 | |||
S级 | P级 | D级 | |||
输入输出接口 | SMA | SMA | SMA |
| |
控制接口 | SPI | SPI | SPI |
| |
频率范围 | 20MHz-3600MHz | 20MHz-3000MHz | 20MHz-3600MHz |
| |
噪声系数 | ≤15dB | ≤12dB | ≤10dB | 低噪声模式 | |
调谐时间 | ≤3ms | ≤1ms | ≤0.5ms |
| |
相位噪声 | ≤-90dBc/Hz@10kHz | ≤-95dBc/Hz@10kHz | ≤-120dBc/Hz@10kHz |
| |
调谐分辨率 | 10kHz | 10kHz | 10kHz |
| |
组合干扰(杂散) | ≤105dBm | ≤110dBm | ≤110dBm | 满增益测试，折算输入端 | |
增益 | 低噪声模式 | 45dB±2.5dB | 40dB±2.5dB | 50dB±2.5dB |
|
常规模式 | 30dB±2.5dB | 30dB±2.5dB (胡先生：15882355514） | 40dB±2.5dB |
| |
低失真模式 | 20dB±2.5dB | 20dB±2.5dB | 30dB±2.5dB |
| |
中频抑制 | ≥80dBc | ≥90dBc | ≥100dBc(除70MHz及倍频) |
| |
镜频抑制 | ≥80dBc | ≥90dBc | ≥100dBc | 一本振 | |
输入二阶截点 | ≥45dBm | ≥50dBm | ≥60dBm | 低失真模式 | |
输入带内三阶截点 | ≥8dBm | ≥10dBm | ≥17dBm(NF=25时) | 低失真模式 | |
射频衰减 | 0～30dB | 0～30dB | 0～30dB | 10dB步进 | |
中频衰减 | 0～30dB | 0～30dB | 0～30dB | 1dB步进 | |
中频带宽 | 12MHz,30kHz | 12MHz,30kHz | 12MHz,30kHz |
| |

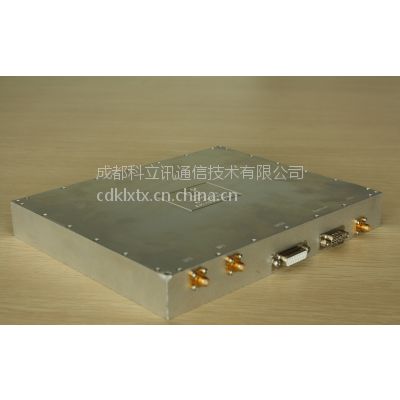

产品外形及接口说明(胡先生：15882355514）
RF：射频输入信号，采用SMA接口
IF：中频输出信号1，用于数字板进行数字处理分析，采用SMA接口
IF-TEST：中频输出信号2，用于中频监测，采用SMA接口
100MHz-IN：100MHz信号输入，采用SMA接口
100MHz-OUT：100MHz信号输出，采用SMA接口
102.4MHz：102.4MHz信号输出，采用SMA接口
DB25：电源和控制接口
用户利用上位机（PC机、工控机等）通过DB25内的422接口线对接收机进行控制，使接收机正常工作。
